自力式电控温度调节阀

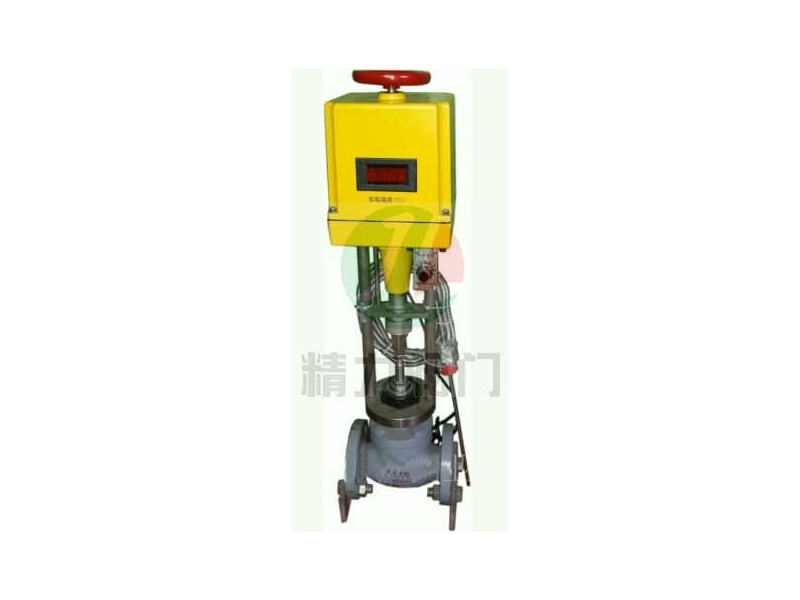

◆ZZWPE型自力式电动温度调节阀 产品概述：
用途与特点
自力式电动温度调节阀(适用于较大口径及导热油控制)，该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
◆ZZWPE型自力式电动温度调节阀 产品特点：

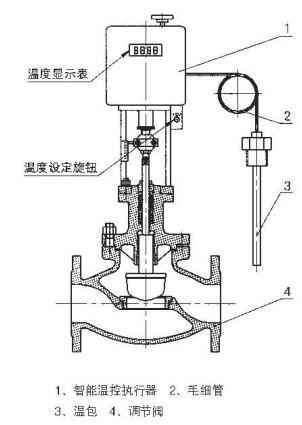

ZZWPE型自力式电动温度调节阀结构与原理
调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
1．加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
◆ZZWPE型自力式电动温度调节阀 零件材料：

备注：常说的加热型、冷却型。
在此阀中只要更换阀芯结构即可以实现。
◆ZZWPE型自力式电动温度调节阀 安装使用及维护：
1、安装
(1)安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。
(3)为使自控系统或检修阀门时仍能连续运行，应设置旁通阀、阀前须装过滤器、压力表，在传感器附近装测温计，便于现场监视与温度设定。见下图：

(4)传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。
2、调试：
(1)接上220V交流电源。使主阀打开，并将阀前截止阀缓慢打开。
(2)将温包线接入指定接线柱。
(3)观察设定温度的变化值是否在允许范围内。如发现偏高或偏低，可将驱动器外壳取掉，拨动温度设定开关(微调即可)。反复调整。直到控制温度在允许范围之内。
(4)该阀应在环境温度-25～55℃的场所使用，注意防潮。

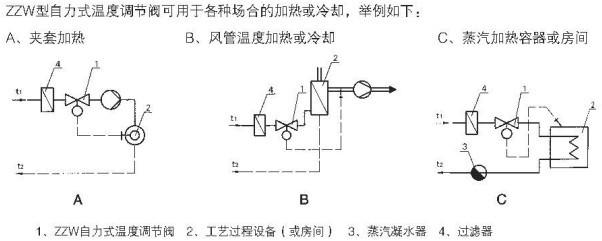

◆ZZWPE型自力式电动温度调节阀 的典型应用：

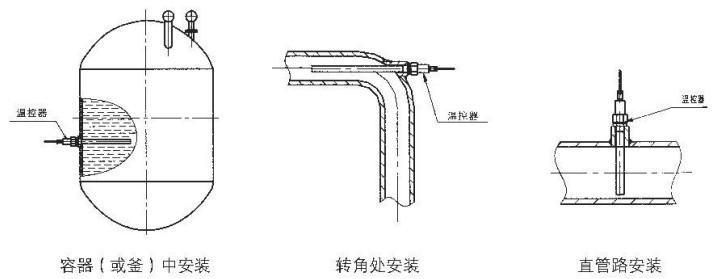

◆ZZWPE型自力式电动温度调节阀 传感器的安装方式：

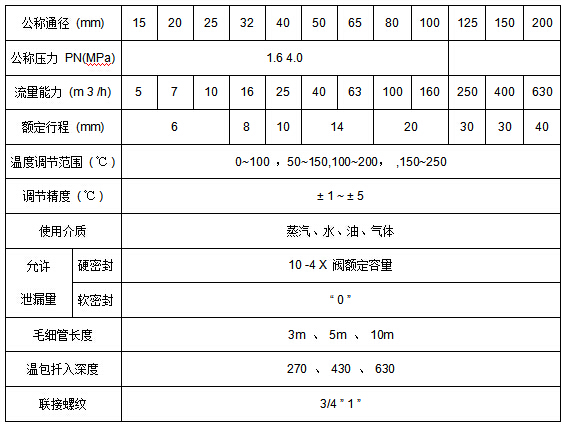

◆ZZWPE型自力式电动温度调节阀 技术参数选型：

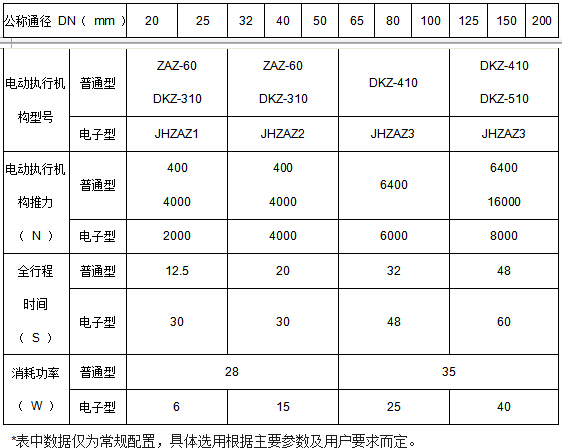

◆ZZWPE型自力式电动温度调节阀 配套用电动执行机构有关技术参数

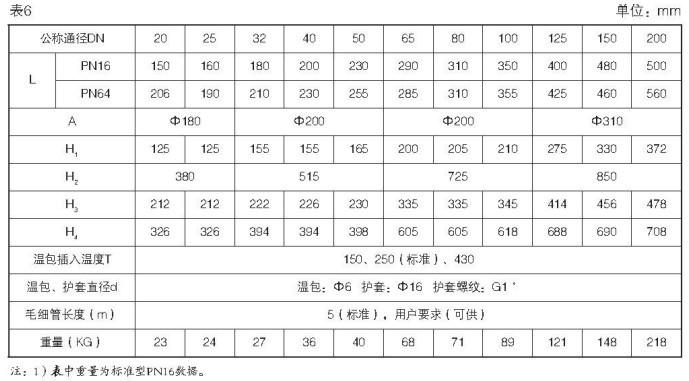

◆ZZWPE型自力式电动温度调节阀 规格重量：

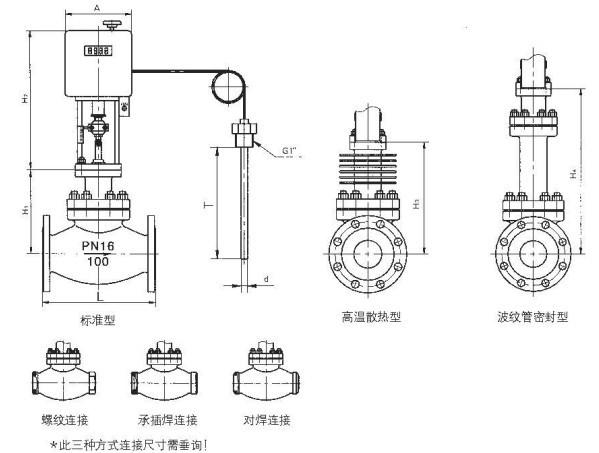

◆ZZWPE型自力式电动温度调节阀 连接尺寸及标准

·法兰标准：铸铁法兰按GB4216-84、铸钢法兰按GB9113-88
·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面，阀体为凹面
·结构长度：GB12221-89
·夹套保温型夹套载热体接口：对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。
◆ZZWPE型自力式电动温度调节阀 订货须知
自力式电动温度调节阀订货时请用户提供以下资料：
1．型号和公称通径；
2．产品号和订货号(见铭牌)；
3．阀门上游和下游压力；
4．工艺介质和温度；
5．最大和最小流量
6．是否安装了过滤器?
7．对毛细管的要求?
