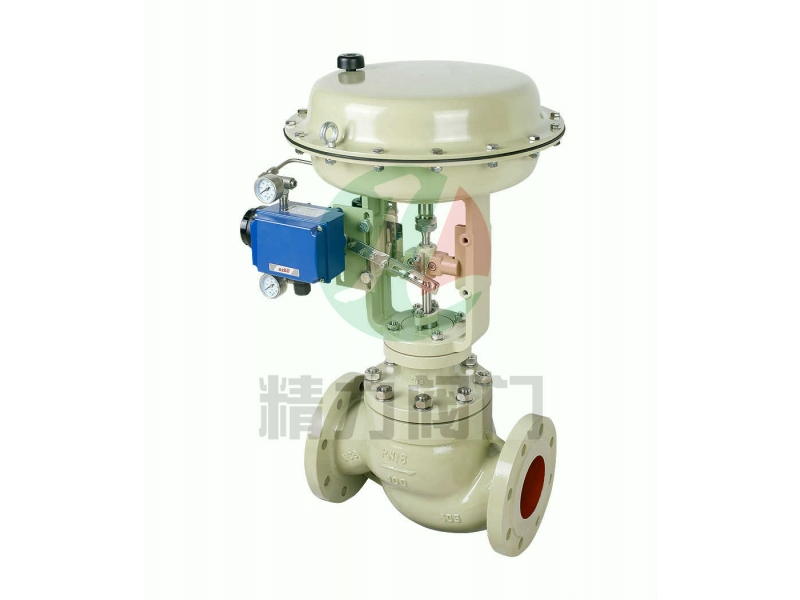

气动薄膜套筒调节阀

◆精小型气动薄膜套筒调节阀 概述：
ZXM（ZJHM）精小型气动薄膜套筒调节阀是-种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。精小型气动薄膜套筒调节阀广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的场合。
精小型气动薄膜套筒调节阀系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64，阀体口径范围由DN20～200，适用流体温度由-200℃至+560℃，其范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种品种、规格可供选择。
*若阀门可能产生闪蒸，建议选用缩腔型，阀芯及阀座堆焊硬质合金。
◆精小型气动薄膜套筒调节阀 产品特点：
·采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
·套筒互换性强，拆装方便，容易维修。
·全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
·阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
·执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
·ZXMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
·ZXMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

◆精小型气动薄膜套筒调节阀 选配附件：
电气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、手轮机构等
◆精小型气动薄膜套筒调节阀 零件材料：
阀体、阀盖：HT200，ZG230-450、 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀头：增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 纹 管：1Cr18Ni9Ti
填 片：橡胶石棉板、10#、 1Cr18Ni9Ti石棉缠绕垫片
膜 盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13

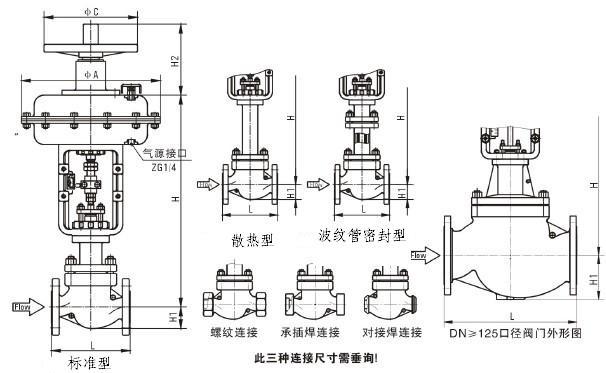

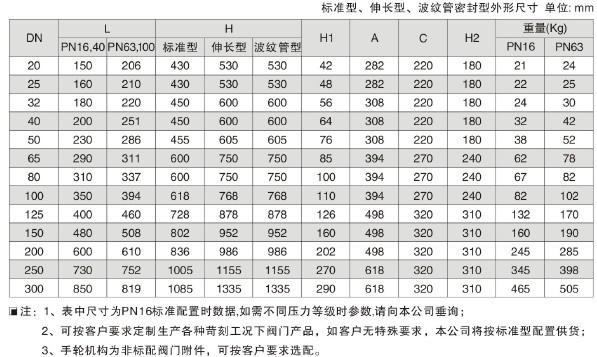

◆精小型气动薄膜套筒调节阀 规格尺寸及重量：

◆精小型气动薄膜套筒调节阀 订货须知：

订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力
·介质名称及状态,介质流量
·阀盖型式
·整机作用方式(气开还是气关),仪表风(气源)压力
·阀体、阀内件材质要求
·附件要求:
电-气阀门定位器、空气过滤减压器、电磁阀、保位阀、阀位传送器、(顶装)手轮等
·阀体法兰标准(不指明时我厂按GB9113-2000规定供货)
·阀体结构长度( 法兰面距L) (不指明时我厂按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆要求,泄漏等级限制要求，等等)
